起源の場所:
中国

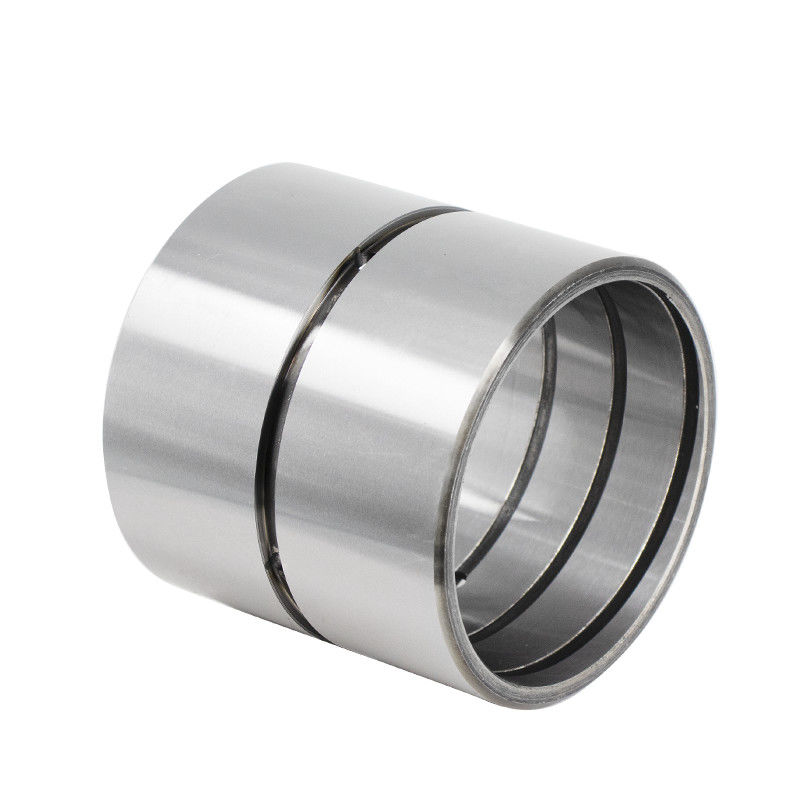

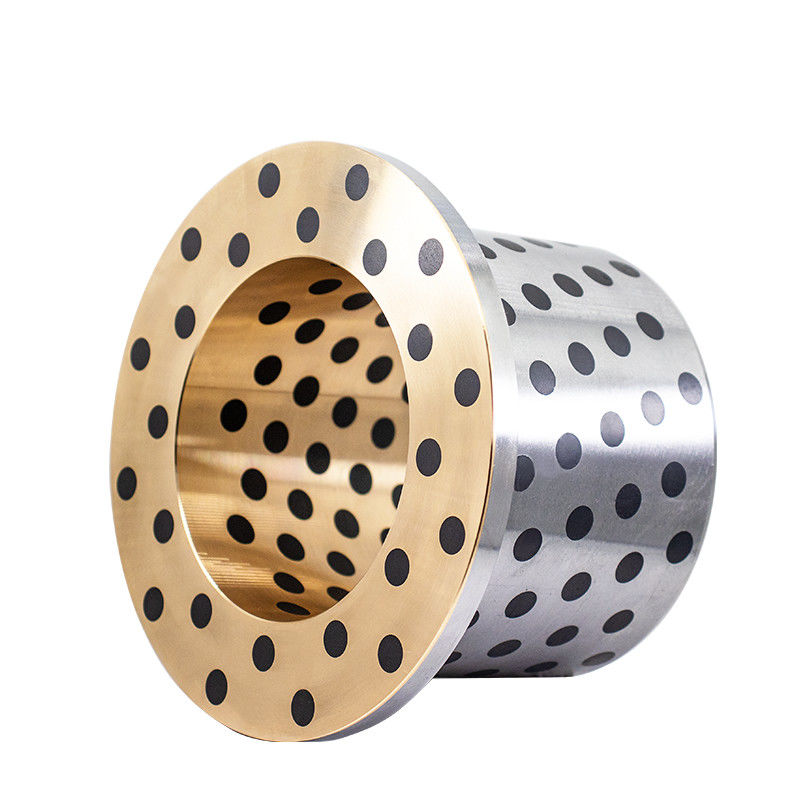

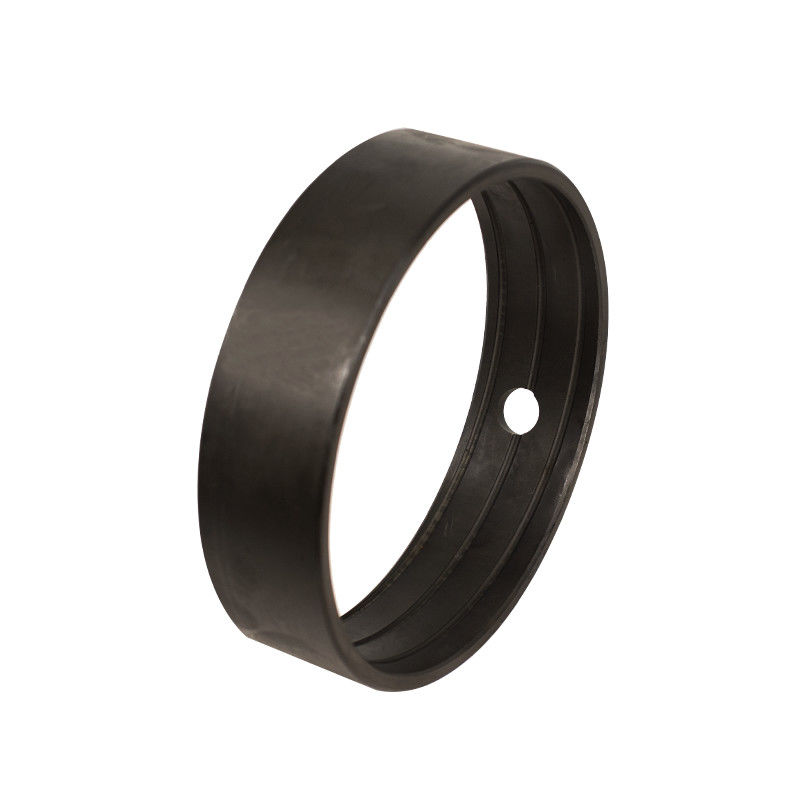

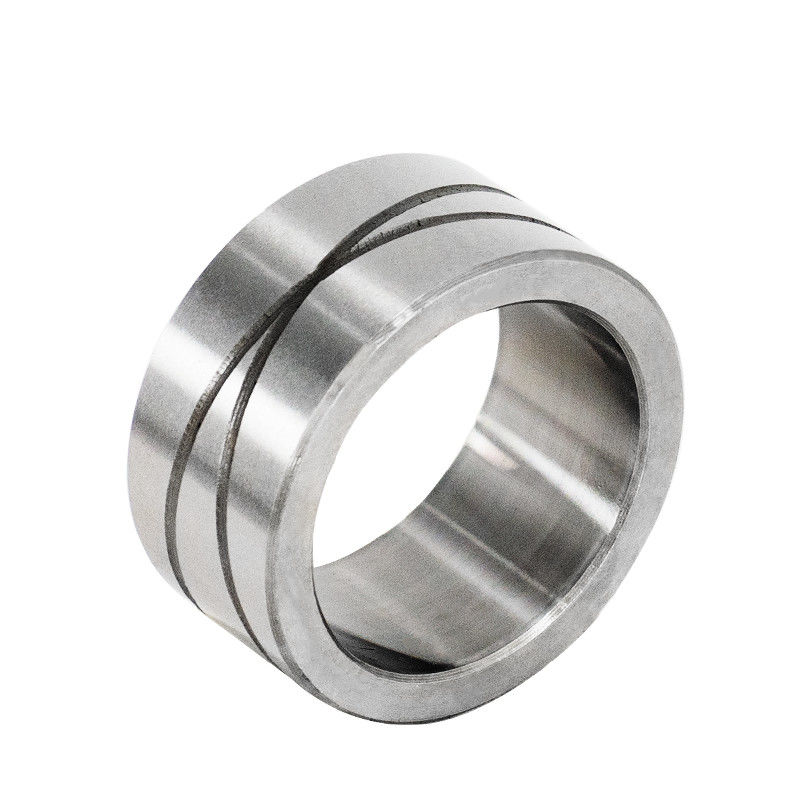

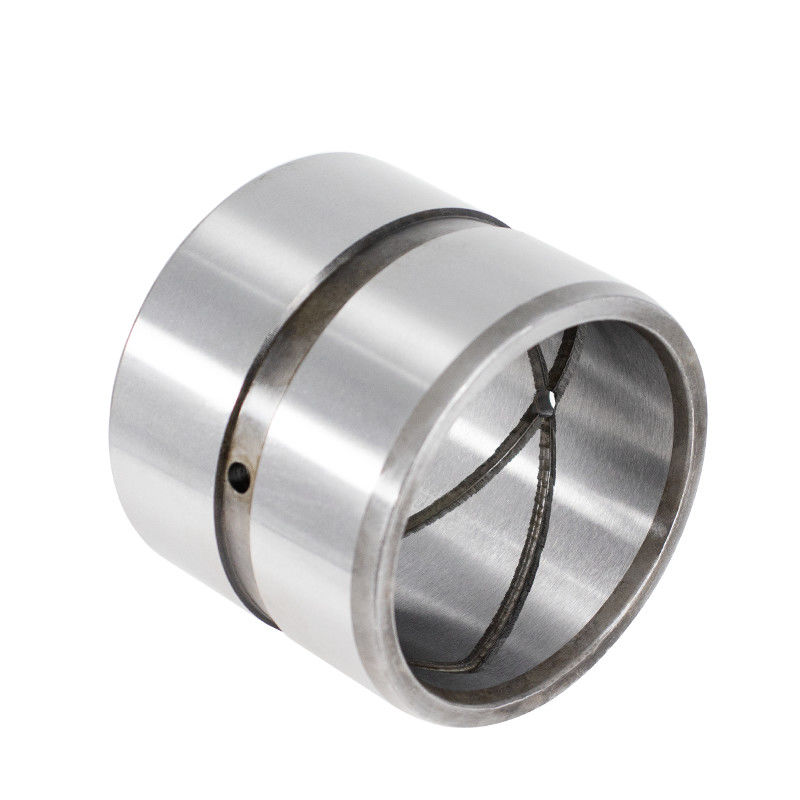

ハイドロリックシリンダーブッシング (hydraulic cylinder bushing) は,シリンダーの動く部分間の支えと摩擦を軽減するために,ハイドロリックシリンダーで使用されるブッシングの一種である.水力シリンダーは,様々な用途で広く使用されています.流体圧を線形運動に変換する
以下は,水力シリンダーブッシングに関連するいくつかの重要な側面です.
材料: 液圧シリンダーブッシングは,通常,耐磨性,高負荷能力,摩擦が低い材料で作られています.水力シリンダーブッシングに使用される一般的な材料には,ブロンズが含まれます鉄,または自己潤滑性のある複合材料.
設計上の考慮事項: 液圧シリンダーブッシングを選択する際には,考慮すべき重要な設計要素は,内径 (ID),外径 (OD),長さ,許容量,潤滑の種類 (自己潤滑または外部潤滑を必要とする)円筒の動作条件と互換性
負荷容量: 液圧シリンダーのブッシングは,液圧シリンダー内に施される負荷と圧力に耐えるように設計されています.バッシング材料とサイズの適切な選択は,シリンダーの特定の負荷要件に対応することを保証するために決定的に重要です.
潤滑:一部の液圧シリンダーブッシングは自己潤滑性があり,潤滑剤が埋め込まれているか,固有の潤滑性を持つ材料で作られていることを意味します.この方法により,追加の潤滑と保守の必要性が軽減されますしかし,いくつかのブッシングは,油脂フィッティングまたはオイルポートを通じて外部の潤滑を必要とする場合があります.
設置: 液圧シリンダーブッシングは,通常,圧縮式で固定または他の適切な方法を使用してシリンダーのハウジングまたはマウントポイントに設置されます.正確 に 適合 し て 配置 さ れ て いる の は,正常に 機能 し て いる こと を 保証 し,磨き を 最小 に する ため に 極めて 必要 です.
|
業績指数
|
|
データ
|
|
|
硬さ
|
HRC
|
58から62
|
|
|
最大負荷
|
N/mm2
|
250
|
|
|
最大線形速度
|
m/s
|
0.1
|
|
|
最大 PV 値
|
N/mm2.m/s
|
1.5
|
|
|
作業温度制限
|
°C
|
-100〜+350
|
|
|
線形膨張係数
|
10−5°C
|
1.1
|
|
|
業績指数
|
|
データ
|
|
|
硬さ
|
HV
|
≥650
|
|
|
最大負荷
|
N/mm2
|
200
|
|
|
最大線形速度
|
m/s
|
0.1
|
|
|
最大 PV 値
|
N/mm2.m/s
|
1.5
|
|
|
作業温度制限
|
°C
|
-100〜+350
|
|
|
線形膨張係数
|
10−5°C
|
1.1
|
|
|
業績指数
|
|
データ
|
|
|
硬さ
|
HV
|
≥650
|
|
|
最大負荷
|
N/mm2
|
200
|
|
|
最大線形速度
|
m/s
|
0.1
|
|
|
最大 PV 値
|
N/mm2.m/s
|
1.5
|
|
|
作業温度制限
|
°C
|
-100〜+350
|
|
|
線形膨張係数
|
10−5°C
|
1.1
|
|
|
材料とブッシング
特徴
|
|
価値
|
会社
|
価値
|
|
|
最大負荷
|
MPa
|
100
|
PSI
|
145,00
|
|
|
作業温度
|
°C
|
-40から300
|
°F
|
-40から572
|
|
|
最大線形速度
|
m/s
|
0.5
|
fpm
|
100
|
|
|
最大PV値
|
m/sxMPa
|
1.65
|
ピス × fpm
|
48,000
|
|
|
滑り層の最小硬さ
|
HB
|
210
|
HB
|
210
|
|
|
二重部品の最小硬さ
|
HRC
|
40
|
HRC
|
40
|
|
